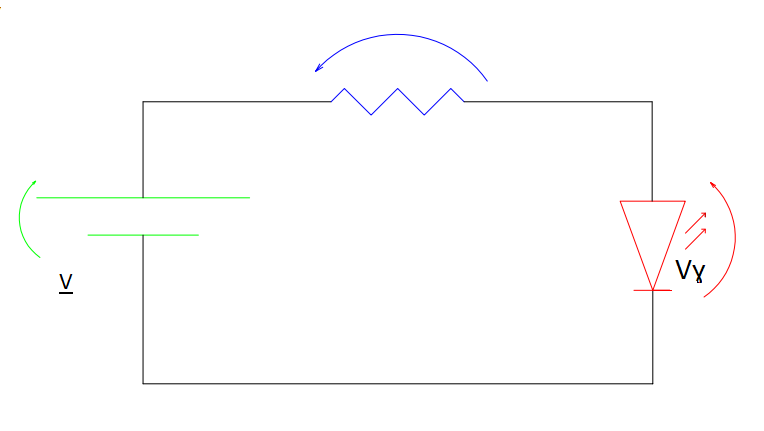

L´acronimo di LED sta a significare Light Emitting Diode (sigla inglese), o diodo a emissione di luce, in italiano, è un componente elettronico che emette luce.La tensione elettrica di qualsiasi LED è di circa 2 Volt e, nel caso in cui si vogliano alimentare con una tensione diversa, è necessario realizzare un circuito con una resistenza in serie che ne consenta il corretto funzionamento.
Quali sono le parti che formano il LED?
Tra di essi ci sono:

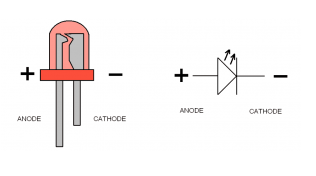

• Anodo e catodo: essi sono i due pin di collegamento.Mentre l´anodo funge da polo positivo, il catodo funge da polo negativo .
• Cupola riflettente: si trova sopra il telaio (formato a sua volta da un´incudine e una piastrina) e, come suggerisce il nome, è la parte responsabile di riflettere la luce del colore emesso dal semiconduttore.
• Semiconduttore: i LED, a seconda della loro tipologia, avranno uno o tre cristalli semiconduttori, in base alla loro capacità di emettere un singolo colore o una combinazione in RGB.
• Filo conduttore: attraverso questo filo conduttore la corrente viene trasmessa al semiconduttore al suo interno, il quale convertirà questa energia in luce.
• Capsula: strato trasparente che copre e protegge il resto dei componenti del LED.

Per effettuare il calcolo della resistenza limitatrice inserire il valore della tensione, il numero di LED in serie e le caratteristiche dei LED.

Tipi di LED per colore e tensione di soglia Colore Infrarosso 1,3V Colore Rosso 1,8V Colore Giallo 1,9V Colore Verde 2,0V Colore Arancione 2,0V Flash Bianco o Blu 3V Colore Blu 3,5V Colore Ultravioletto 4V oppure 4,5V Corrente Led standard 15mA Alta luminosità 22mA

DATI DI INPUT Tensione (V): Numero LED: Tipo LED: ------- Valori Manuali InfrarossoRosso GialloVerdeArancioneBiancoBluUltravioletto Tensione di soglia (V): Luminosità: Standard Alta Luminosità Corrente (mA): RISULTATI Resistenza calcolata : Resistenza commerciale: Potenza dissipata sulla resistenza :
