CALCOLATORE PARTITORE RESISTIVO

Un partitore di tensione (in inglese voltage divider - divisore di tensione) é un circuito costituito da piú componenti passivi sui quali si applica una tensione. prelevando la tensione dai capi di uno solo dei componenti, si ottiene una tensione piú bassa.

Partitore resistivo senza carico applicato

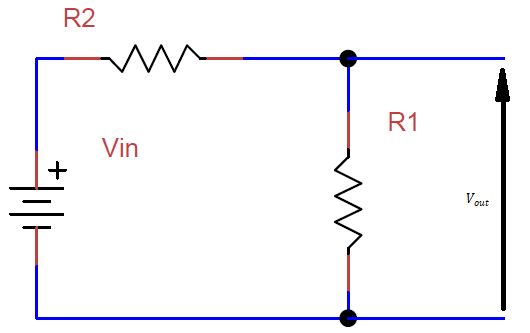

Partitore di tensione senza carico
Secondo questa formula, il resistore con valore di resistenza maggiore avrà un C.D.T. maggiore ai suoi capi; il resistore con valore di resistenza piú piccola avrà una C.D.T minore ai suoi capi.

Partitore resistivo con carico applicato

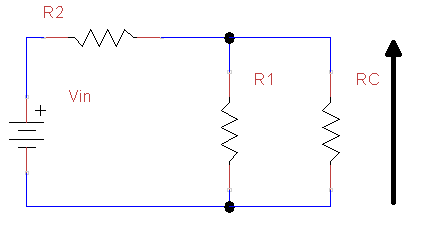

Partitore di tesnione con carico
Alimentando un componente tra i terminali di uscita si ha una corrente aggiuntiva.
Il collegamento in serie, idealmente considerato tra le due resistenze, viene meno, in quanto la resistenza del carico é in parallelo con la R1.
La tensione di uscita diminuisce rispetto al caso senza carico.

Un partitore di tensione resistivo ha il suo utilizzo ottimale quando le correnti sono piccole.
